Relingsstützen-Verbinder für 25 mm Rohrreling

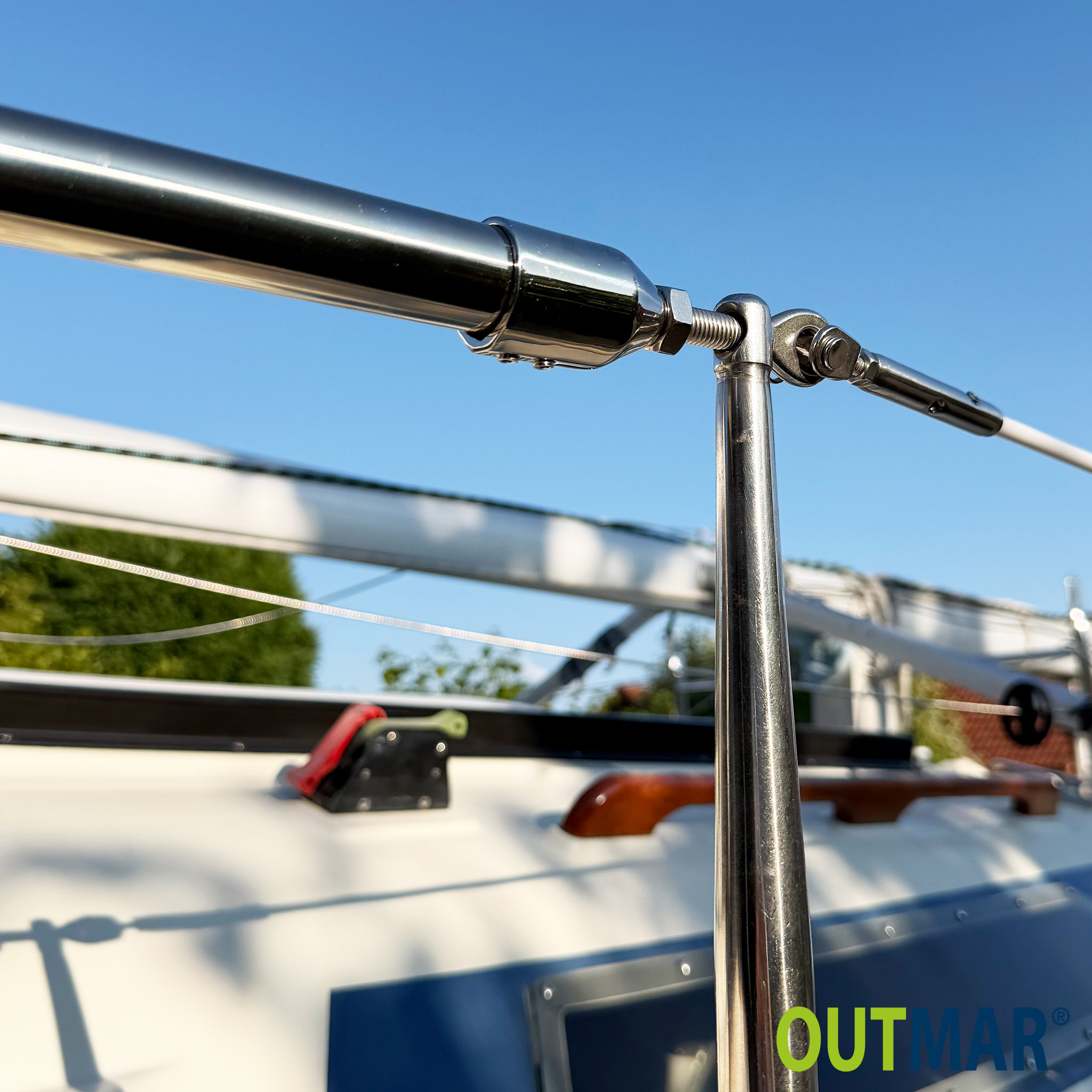

Diese Verbinder sind die passende Lösung, wenn du bereits ein eigenes Edelstahlrohr mit 25 mm Durchmesser besitzt und damit einen Geräteträger zur Montage von Solarmodulen auf deinem Boot aufbauen möchtest. Es handelt sich um die gleichen Verbinder, die auch in unserem Komplettset „Solarmodul-Montageset Edelstahl 2,0 m × 25 mm“ enthalten sind. Mit den beiden Verbindern wird das Edelstahlrohr stabil zwischen zwei Relingsstützen montiert. Beide Verbinder verfügen über ein M10-Gewinde und eine integrierte Spannfunktion. Dadurch lässt sich die Verbindung an beiden Seiten einstellen und der Relingsdraht nach der Montage wieder spannen.

Voraussetzung für die Montage

Die M10-Gewinde der Verbinder werden durch die vorhandenen Bohrungen in den Relingsstützen geführt, durch die normalerweise der Relingsdraht verläuft. Diese Bohrungen müssen groß genug sein, damit das M10-Gewinde hindurchpasst. Bitte prüfe deshalb vor der Bestellung den Durchmesser der vorhandenen Bohrungen. Zur Befestigung der Verbinder am 25-mm-Edelstahlrohr müssen insgesamt zwei Bohrungen mit 6 mm Durchmesser gesetzt werden. Dabei wird an jedem Rohrende jeweils nur eine Wand des Rohres gebohrt – das Rohr muss nicht vollständig durchbohrt werden.

Über diese Bohrungen werden Rohr und Verbinder gegeneinander gesichert. Dadurch kann sich das Edelstahlrohr nach der Montage nicht in den Verbindern drehen. Das ist besonders wichtig, wenn auf dem Rohr Solarmodule oder andere Ausrüstung befestigt werden.

Abhängig vom vorhandenen Relingssystem muss der Relingsdraht möglicherweise gekürzt und mit einem neuen Gabelterminal versehen werden.

Produktdetails

• Set aus zwei Verbindern
• beide Verbinder mit M10-Gewinde und Spannfunktion
• passend für Edelstahlrohre mit 25 mm Außendurchmesser
• zur Montage eines horizontalen Rohres zwischen zwei Relingsstützen
• vorhandene Bohrungen in den Relingsstützen müssen für die M10-Gewinde ausreichend groß sein
• am Edelstahlrohr sind zwei einseitige Bohrungen mit 6 mm Durchmesser erforderlich
• Sicherung gegen Verdrehen des Edelstahlrohres
• stabile Basis für die Montage von Solarmodulen und weiterem Zubehör
